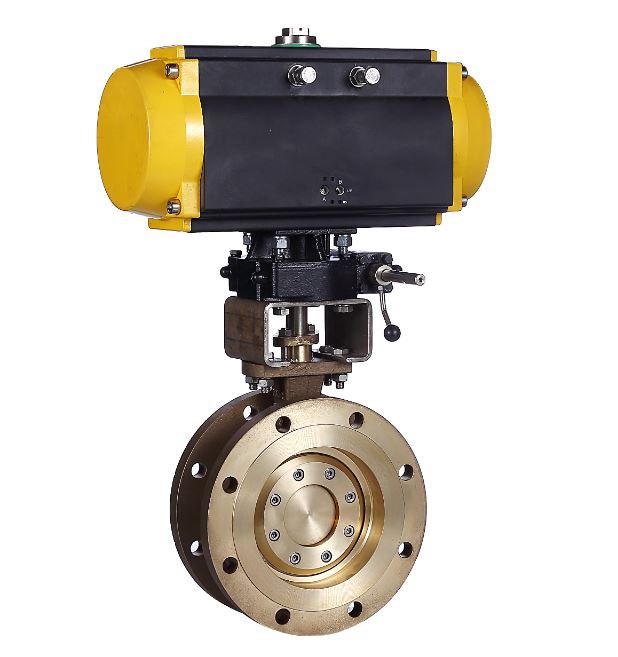

Kyslíkový klapkový ventil

Jako otevírací a uzavírací zařízení na kyslíkovém potrubí v metalurgickém průmyslu má kyslíkový ventil ve srovnání s jinými běžnými ventily řadu obzvláště přísných požadavků. Protože kyslík je hořlavý a výbušný nebezpečný produkt, musí být nepropustný, antistatický a jiskrově odolný, aby se zabránilo nehodám. Pokud jde o strukturu, konstrukce je: těsnění bez tření, které účinně snižuje opotřebení páru těsnění, opotřebení těsnění a opotřebení horního těsnění; zemnící šrouby jsou instalovány na boční přírubě, aby se zabránilo statickým jiskrám; exponovaná část dříku ventilu musí být prachotěsná a olejotěsná. Klapka má výhody dobrého těsnicího výkonu, lehkého a flexibilního provozu, bezpečnosti a spolehlivosti a dlouhé životnosti.

Designová funkce +

Příslušné předpisy a normy pro konstrukci kyslíkových ventilů

Návrh by měl být v souladu s&„Několik nařízení pro sítě s kyslíkovým potrubím v železářských a ocelářských podnicích GG“; vydané ministerstvem metalurgie v roce 1981, jakož i&„Technické předpisy pro bezpečnost kyslíku a související plyny GG“; (GB16912-1997),&"; návrhový kód kyslíkové stanice GG"; (GB50030-91) a další předpisy a normy Požadavky.

(1) Maximální průtok kyslíku v trubkách z uhlíkové oceli by měl splňovat standardní požadavky.

(2) Aby se zabránilo požáru, měl by být za kyslíkový ventil připojen úsek potrubí ze slitiny mědi nebo z nerezové oceli o délce nejméně 5násobku průměru potrubí a ne méně než 1,5 m.

(3) Potrubí kyslíku by měla mít co nejméně kolen a rozdvojení. Kolena potrubí s kyslíkem s pracovním tlakem vyšším než 0,1 MPa by měla být vyražena do přírub ventilu. Směr proudění vzduchu bifurkační hlavy by měl být v úhlu 45 ° až 60 ° se směrem proudění vzduchu hlavní trubky.

(4) V konkávně konvexní přírubě svařované na tupo se jako těsnicí O-kroužek používá červený měděný svařovací drát, který je spolehlivým těsněním pro odolnost kyslíkové příruby proti plameni.

(5) Kyslíkové potrubí by mělo mít dobré elektrické zařízení, odpor uzemnění by měl být menší než 10 Ω a odpor mezi přírubami by měl být menší než 0,03 Ω.

(6) Na konci hlavního kyslíkového potrubí v dílně by mělo být instalováno odvzdušňovací potrubí, které usnadní čištění a výměnu kyslíkového potrubí. Před vstupem delšího kyslíkového potrubí do regulačního ventilu dílny by měl být nainstalován filtr.

Bezpečnostní opatření pro instalaci kyslíkového ventilu

(1) Všechny součásti, které přicházejí do styku s kyslíkem, by měly být přísně odmaštěny a po odmaštění použijte k vyfouknutí suchý vzduch bez obsahu oleje nebo dusík.

(2) Ke svařování by se mělo používat obloukové svařování argonem nebo obloukové svařování.

Bezpečnostní opatření pro provoz kyslíkového ventilu

(1) Kyslíkový ventil by se měl otevírat a zavírat pomalu. Obsluha by měla stát na boku ventilu a otevřít ji najednou.

(2) Je přísně zakázáno používat kyslík k vyfukování potrubí nebo kyslík k testování netěsností a tlaku.

(3) Bude zaveden systém jízdenek na provoz a předem bude podrobněji vysvětlen a stanoven účel provozu, způsob a podmínky.

(4) Ruční kyslíkové ventily o průměru větším než 70 mm mohou pracovat, když je tlakový rozdíl mezi přední a zadní částí ventilu snížen na 0,3 MPa.

Bezpečnostní opatření pro údržbu kyslíkového ventilu

(1) Kyslíkové potrubí by mělo být pravidelně každé 3 až 5 let kontrolováno a udržováno, rzi odstraněny a natřeny.

(2) Pojistný ventil a manometr na potrubí je třeba pravidelně kontrolovat, jednou ročně.

(3) Zdokonalte uzemňovací zařízení.

(4) Před horkými pracemi by měla být provedena výměna a čištění. Když je obsah kyslíku ve foukaném plynu 18% až 23%, je to kvalifikováno.

(5) Výběr ventilů, přírub, těsnění, trubek a armatur by měl být v souladu s příslušnými předpisy&„; GG“ týkající se bezpečnosti kyslíku a souvisejících plynů; (GB16912-1997).

(6) Vytvoření technické dokumentace, provozu vlaku, generálních oprav a údržby.

Další bezpečnostní opatření pro kyslíkové ventily

(1) Zvýšit důležitost personálu stavby, údržby a provozu pro bezpečnost.

(2) Zlepšit bdělost manažerů.

(3) Zlepšit úroveň vědy a techniky.

(4) Neustále zlepšujte program dodávky kyslíku.

Designový standard +

· Design: API 609 ·

· Tváří v tvář: API609, ISO5752-20, ISO5752-13, DIN F4, EN558

· Konec příruby: ASME B16.5 、 ASME B16.47 、 EN1092-1 、 GOST 12815 、 Gost 33259 、 MSS SP44

· Konec svařování na tupo: ASME B16.25

· Test: API598

· Protipožární: API607 、 API6FA

Technická specifikace +

· Velikost: 2 "~ 48"

· Třída: 150Lb ~ 900Lb nebo PN6 ~ PN160

· Teplota: 100 280 ~ 280 ℃ ~ 420 ℃ ~ 600 ℃

· Připojení: dvojitá příruba 、 LUG 、 WAFER

· Provoz: Šneková převodovka 、 Pneumatický pohon

· Použití: Železný a ocelářský průmysl, hutnictví, petrochemický, chemický průmysl

Možnost materiálu +

· Tělo: Nerezová ocel 、 F304 、 F316 、 F321 、 CF8C 、 Hliníkový bronz 、 Mosaz 、 ASTM A494 M-35-1, UNS N24130 、 M30C 、 N06625 、 Monel 400 、 Monel K500 、 INCONEL625 atd.

· Disk: nerezová ocel 、 SS304 、 SS316 、 SS321 、 CF8C 、 hliníkový bronz 、 mosaz 、 Monel 400 、 INCONEL625 atd.

· Představec: Monel K500, INCONEL625, C63200, XM-19

Sedlo: PTFE 、 RPTFE 、 MONEL 、 ASME B564 NO400 、 C63200 、 F304 、 F316 、 SS + STL 、 SS + nitridování
