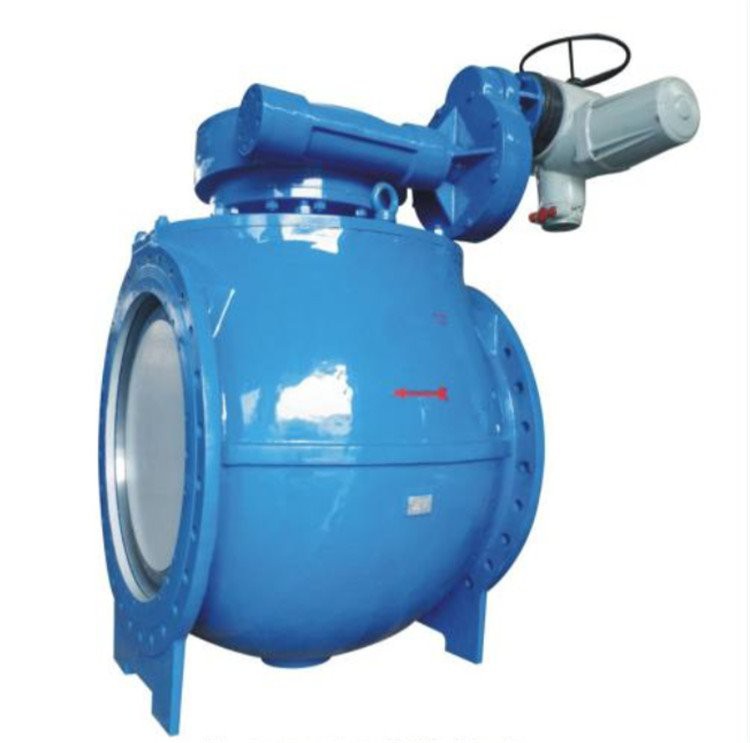

C Typ Excentrický kulový ventil bez tření

Kulový ventil typu C má jednoduchou strukturu, dobrý těsnící výkon, malý objem, lehkou hmotnost, nižší spotřebu materiálu a jednoduchou obsluhu v určitém jmenovitém rozsahu průměrů. Newlotoke přidává excentrický design kulového ventilu kulového ventilu typu C. Při realizaci otáčení koule bez tření během procesu otevírání a zavírání kulového ventilu se může také účinně vyhnout opotřebení koule a povrchu sedadla ventilu a může snížit točivý moment přenášený dříkem ventilu a aktuátorem a současně snížit požadavek na pevnost stonku ventilu.

Funkce návrhu+

1. Stejnosměrný kanál bez odporu průtoku,

2. Průtokový kanál je bez akumulace nebo zaseknutí prachu,

3. Tlaková ztráta je malá a médium se neuloží do dutiny ventilu;

4. Vzhledem k principu excentricity je excentrická hemisféra při otevírání zcela oddělena od sedadla ventilu bez jakéhokoli kontaktu,

5. Otevírací a uzavírací moment je malý, otevírání a zavírání lze dokončit otočením o 90 stupňů a provoz je lehký a pohodlný;

6. Když je ventil uzavřen působením dvojité excentricity, excentrická hemisféra a sedadlo ventilu se zpřísní a zpřísní, což plně dosahuje dobrého těsnící účelu;

7. Excentrická hemisféra polokulovitého řezu a sedlo ventilu mají stříhání a mačkací účinky, které mohou účinně odstranit váhu nebo nečistoty na těsnicím povrchu a udržet dobré těsnění.

8. Mezi excentrickou hemisférou a sedadlem ventilu není žádné tření, což účinně překonává problém konstantního tření mezi povrchem těsnění koule a těsnicí plochou sedadla ventilu tradičního kulového ventilu, takže těsnící plocha je dobře chráněna.

Standard návrhu+

· Návrh: API 6D / API608 / BS 5351

· Tváří v tvář: API6D / ASME16.10

· Konec příruby: ASME B16.5 / ASME B16.47

· Konec svařování zadku: ASME B16.25

· Test: API6D / API598

· Požární bezpečnost: API607/API6FA

Technická specifikace+

· Velikost: 1/2"~120"

· Třída: 150Lb ~ 600Lb

· Připojení: Dvojitá příruba / Třásňový svar

· Provoz: Šnekový převod / Pneumatický pohon / Elektrický pohon

· Teplota: Plovoucí kulový ventil-240°C až +850°C,

· Použití: různé zvláštní pracovní podmínky, jako je pára, chemický průmysl, ropa a zemní plyn, prášek, hlen atd.

Možnost materiálu+

· Těleso: Uhlíková ocel (WCB,LCB,WC6,WC9,C5,A105,LF2) /

· Nerezová ocel (CF8,CF8M,CF3,CF3M,F304,F316,F304L,F316L) /

· Duplexní nerezová ocel (4A,5A,6A,F51,F53)

· Míč: A105 / F6A / F304 / F316 / F53

· Stonek: F6A / F304 / 17-4PH / F53

· Povrchové vynořené spay: STL povrchové vynořit / Ni60 / Ni55 / Wolfram karbid / Chrom karbid
