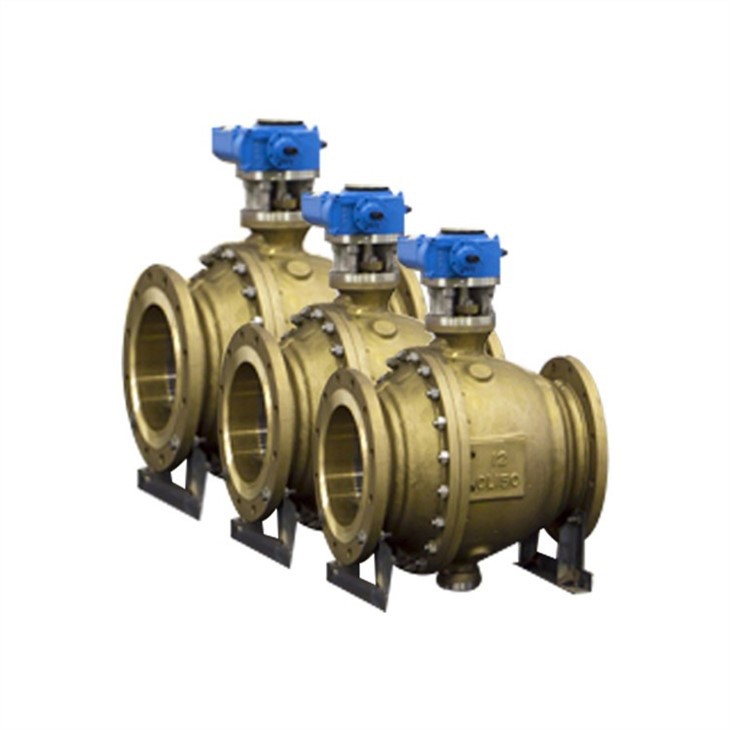

Kyslíkový kulový ventil
Oxygen special valve je speciální ventil speciálně navržený pro kyslíkovou potrubní síť, který je široce používán v potrubní síti ocelových, metalurgických, petrochemických, chemických a jiných projektů využívajících kyslík. Kromě funkcí běžných ventilů má také své vlastní vlastnosti, jako je dobrá nehořlavost, dobrá elektrická vodivost, rychlý přenos tepla, kompaktní struktura, odolnost vůči oleji, bezpečnost a spolehlivost. Během výroby jsou přijímána přísná zákazová opatření týkající se oleje a všechny součásti jsou před instalací podrobeny přísnému odmašťování. Všechny ventily o průměru jsou vybaveny vodivými otvory pro šrouby na koncích příruby, aby se zabránilo statické elektřině. Exponované části ventilu mají ochranná opatření zabraňující znečištění prachem a olejem. Se sedlem ventilu v metalurgickém průmyslu se speciální kyslíkový kulový ventil a speciální kyslíkový uzavírací ventil široce používají v ocelářském, lékařském, chemickém a jiném průmyslu.
Designová funkce +
1. Konstrukce a výroba kyslíkového ventilu splňují příslušné požadavky GB16912.
2. Během výroby jsou přijímána přísná zákazová opatření.
3. Všechny díly jsou před instalací podrobeny přísnému odmašťovacímu ošetření.
4. Obnažená část dříku ventilu by měla mít ochranná opatření, aby se zabránilo kontaminaci prachem a olejem, a měla by být označena písmenem&„no oil GG“; označit.
5. Povrch průtokového kanálu vnitřní dutiny by měl být hladký a hladký.
6. Ventil by měl být navržen se zjevnou indikací otevření a ruční kolo by mělo mít slovo&„; zapnuto-vypnuto GG“; a šipka na něm.
7. Na koncové přírubě ventilu by měly být vytvořeny vodivé otvory pro šrouby, aby byl vodič připojení šroubu dobře uzemněn, aby se zabránilo statické elektřině.
8. K mazání nosného ložiska by měl být použit fluorovaný mazací tuk.
9. U ventilů se jmenovitou světlostí DN> 150 výrobce doporučuje, aby bylo v konstrukci instalováno obtokové zařízení a aby tam byla zřejmá značka směru proudění.
Designový standard +
· Design: API 6D, API608, BS 5351
· Tváří v tvář: API6D 、 ASME16.10
· Konec příruby: ASME B16.5 、 ASME B16.47
· Konec svařování na tupo: ASME B16.25
· Test: API6D 、 API598
· Protipožární: API607 、 API6FA
Technická specifikace +
· Velikost: 1/2 "~ 36"
· Třída: 150Lb ~ 600Lb nebo PN6 ~ PN100
· Připojení: Dvojitá příruba
· Provoz: Šneková převodovka 、 Pneumatický pohon
· Použití: Železný a ocelářský průmysl, hutnictví, petrochemický, chemický průmysl
Možnost materiálu +
· Tělo: HTB1 、 hliníkový bronz, ASME 1565 C 86500 、 mosaz, Monel, nerezová ocel 、 SS304 、 SS316 atd.
· Kulička: HTB1 、 ASME B564 NO400 、 hliníkový bronz, ASME 1565 C 86500 、 mosaz, Monel, nerezová ocel 、 SS304 、 SS316 atd.
· Představec: ASTM B 865 NO5500, C63200, F304, F316, SS321
· Sedlo: PTFE, RPTFE, MONEL, ASME B564 NO400, C63200, F304, F316.
Poznámka pro kyslíkový ventil:
1. Podle různých požadavků na použití budou mít některé kyslíkové ventily ventily snižující tlak kyslíku s mnoha specifikacemi. Při instalaci redukčního ventilu se ujistěte, že jeho specifikace připojení je v souladu s připojením lahve a použitého systému. Redukční ventil a ocelový válec jsou spojeny polokulovitým povrchem a oba jsou zcela spojeny dotažením matice. Proto by měly být dva hemisférické povrchy při používání udržovány hladké, aby byl zajištěn dobrý vzduchotěsný efekt.
2. Před instalací lze k odfouknutí prachu použít vysokotlaký plyn. V případě potřeby lze jako těsnění použít také materiály, jako je polytetrafluorethylen.
3. Kyslíkový ventil by měl být přísně zakázán dotýkat se tuku, aby nedošlo k požáru.
4. Když je práce zastavena, měl by být vypuštěn zbývající vzduch v redukčním ventilu a poté by měl být povolen stavěcí šroub, aby nedocházelo k dlouhodobému stlačení a deformaci pružného prvku.
5. Kyslíkový ventil by měl zabránit nárazům a vibracím a neměl by být v kontaktu s korozivními látkami.
6. Použití a preventivní opatření u těchto redukčních ventilů jsou v zásadě stejná jako u kyslíkových ventilů. Je však také třeba zdůraznit, že speciální redukční ventily se obecně nepoužívají pro jiné plyny. Aby se zabránilo zneužití, používají se mezi některými speciálními redukčními ventily a ocelovými válci speciální připojovací porty. Například vodík i propan používají levý závit, nazývaný také reverzní, a při instalaci je třeba věnovat zvláštní pozornost.
Instalace a údržba:
1. Instalace ventilu a montážní personál musí přísně dodržovat příslušné předpisy a přísně zakázat kontakt s olejem.
2. Ventil by měl být skladován v suché a větrané místnosti a oba konce průchodu musí být blokovány.
3. Doporučuje se, aby vřeteno ventilu bylo pro montážní polohu ventilu svisle nahoru.
4. Dlouhodobě skladovaný kyslíkový ventil by měl být pravidelně kontrolován, aby se odstranily nečistoty a na povrch zpracování byl nanesen antikorozní olej.
5. Při instalaci ventilu musí být značka směru toku na těle ventilu shodná se směrem proudění média.
6. Instalace ventilu by neměla ovlivnit těsnicí vlastnosti ventilu. Těsnění příruby by mělo být PTFE nebo spirálově vinuté těsnění PTFE.
7. Ventily nelze instalovat v blízkosti otevřeného ohně a mastných míst použití a měly by být instalovány v ochranném krytu, který nevytváří jiskry.
8. Ventil by měl být nainstalován s dobrým uzemňovacím zařízením a otvory pro vodivé šrouby na konci příruby by měly být dobře uzemněny, aby se zabránilo statické elektřině.
9. Pro instalaci ventilů a potrubí o velkém průměru by měla být zajištěna dostatečná podpora.
Po instalaci by měly být prováděny pravidelné kontroly, hlavní položky kontroly:
1. Ventil by měl být pravidelně udržován, udržován nebo testován, aby byla zajištěna bezpečnost a těsnost ventilu.
2. Opotřebení těsnicí plochy.
3. Opotřebení lichoběžníkového závitu dříku a matice dříku.
4. Ať je obal zastaralý a neplatný, pokud je poškozený, měl by být včas vyměněn.
5. Po generální opravě a montáži ventilu je třeba provést zkoušku těsnosti.
6. Údržbu a údržbu ventilu, včetně oprav, smí provádět pouze výrobce ventilu nebo jiná kvalifikovaná jednotka.
7. Klíčové součásti ventilu v procesu údržby by měl poskytnout originální výrobce nebo splňovat technické požadavky na původní díly.
Princip fungování kyslíkového ventilu:
1. Nástroje, pracovní oděvy, rukavice a další spotřební materiál používaný obsluhou ventilu a jeho částmi je přísně zakázáno kontaminovat tukem.
2. Otevírání a zavírání ventilu by mělo být prováděno pomalu. Během ručního provozu by obsluha měla stát na boku ventilu a je zakázáno používat a provozovat ventil jako regulační ventil.
3. U manuálních ventilů s DN> 15 by měla být přijata bezpečnostní opatření ke snížení tlakového rozdílu před a za hlavním ventilem před otevřením a zavřením.
