Speciální klapkový ventil

Speciální konstrukční ventil je speciální ventil určený pro zvláštní pracovní podmínky. Nový lotoke poskytuje speciální řešení pro speciální pracovní podmínky, jako jsou: hlen, médium s částicemi, pevný prášek, krystalizační médium, kapalné vysokoteplotní diferenční tuhnoucí médium, vláknitá kaše, vysokoteplotní tavná sůl, oboustranný tlakový ohřev primární síťové klapky, ultra nízká teplota, LNG klapka, vysokotlaká klapka 2500LB, vysokoteplotní klapka 1100 stupňů, nevýbušná, protipožární, antistatická klapka, ochrana tepla, proplachovací klapka speciální konstrukce.

Trojitá excentrická celokovová obousměrná klapka

Princip trojitého výstředného eliptického kuželového utěsnění je obousměrné utěsnění, které využívá celokovovou konstrukci těsnícího páru a těsnící pár je odnímatelný. Poškozený pár těsnění je vhodné vyměnit na místě. Je vhodný pro vysoké teploty, vysoký tlak, obousměrný tlak a další pracovní podmínky a lze jej použít k nastavení průtoku nastavitelných potrubí.

Trojitá excentrická obousměrná klapka

Přijetím jedinečného principu trojitého excentrického eliptického kuželového těsnění pro obousměrné utěsnění, na základě původního trojitého excentrického celokovového těsnícího páru, je k těsnící části sedla přidán PTFE kroužek, takže polovina těsnícího páru přijímá kov Těsnění PTFE. Zvyšte spolehlivost ventilu, proveďte dvojitý těsnící efekt a jedinečnou protipožární strukturu. Nulový únik, stabilní výkon. Je vhodný pro pracovní podmínky s teplotou nižší než 250 ° C a nulovými únikovými pracovními podmínkami v prostředí s nízkou teplotou.

Dvojitá excentrická vysoce výkonná klapka

Dvojitý výstřední design, použití sedla ventilu PTFE, lehký točivý moment. Vhodné pro pracovní podmínky pod 200 ℃.

Uzavírací klapka s inspekčním otvorem

Aby se usnadnila údržba na místě, má ventil konstrukci detekčního otvoru, který umožňuje diagnostikovat a opravit ventil online. Je vhodný pro podzemní a jiná prostředí, kde není vhodné celý stroj rozebírat, nebo v hořlavých a výbušných potrubích s povrchovou úpravou klapkových ventilů.

Obrácená těsnicí klapka s vřetenem

Unikátní konstrukce sedla zpětného tlakového ventilu dříku s hnacím zařízením pro zvedání horního dříku za účelem vytvoření obráceného těsnění, aby se zabránilo vstupu média do horního prostoru, a zabránění kontaktu média s těsněním a úniku média. Ucpávku lze vyměnit pod tlakem. Je vhodný pro vysoké teploty, vysoký tlak a nebezpečná média, zejména pro pracovní podmínky, při nichž dochází k úniku hořlavých a výbušných plynů a kontaktu se vzduchem.

Izolační plášť klapky

Tělo ventilu je dvouvrstvá struktura, během níž může cirkulovat médium s určitou teplotou, aby se udržela celková teplota ventilu a zabránilo se krystalizaci média v dutině ventilu. Používá se hlavně v petrochemických, metalurgických a farmaceutických, potravinářských a dalších systémech. K přepravě vysoce viskózních médií, která tuhnou při pokojové teplotě.

Těsnicí plocha s proplachovacím klapkovým ventilem

Řada malých otvorů se otevírá hlavně v sedle ventilu a současně se otevírá otvor na těle ventilu, takže sedlo odpovídá otvoru v těle. Vnější ocelová trubka může být vstřikována tukem pro zvýšení těsnicího účinku nebo pro vyčištění krystalu. Je vhodný pro pracovní podmínky, kde jsou požadavky na utěsnění relativně vysoké a na těsnícím povrchu se snadno tvoří krystaly.

Ucpávka klapky

Ventil je speciálně navržen pro pracovní podmínky krystalického média. Ventil má konstrukci s průchozím hřídelem. Unikátní struktura dvojitého těsnění horního a dolního dříku přidává dvojité těsnění u horního a spodního pouzdra hřídele, aby se zabránilo vstupu média do pouzdra hřídele. Na objímce hřídele se používá struktura filtračního síta, aby se zabránilo krystalizaci, a lze použít vnější sílu tam, kde dřík ventilu vyčnívá z těla ventilu, aby se zdvojnásobil výstupní krouticí moment a v případě nouze došlo k silnému otevření ventilu. (Poznámka: Zvláštní požadavky mohou zvýšit proplachovací zařízení na objímce hřídele). Používá se ve ventilech za zvláštních podmínek a za podmínek krystalizačního média. Zvyšte těsnicí vlastnosti dříku.

Objímka s proplachovacím klapkovým ventilem

K pouzdru hřídele dříku ventilu je přidán čisticí mechanismus a je použito pouzdro hřídele se síťovou strukturou. Vhodné pro ventily za zvláštních pracovních podmínek a pracovních podmínek krystalizačního média. Zabraňte krystalizaci média na objímce hřídele a zajistěte dřík ventilu.

Antistatická klapka

Hlavně přidejte pružinovou a ocelovou kuličkovou konstrukci ve spodní části ventilu, aby se ventil stal kanálem pro uvolnění statické elektřiny. Vhodné pro pracovní podmínky s vysokými požadavky na utěsnění. Technologie elektrostatické ochrany se používá v ropném průmyslu, gumárenském průmyslu a vojenských polích ke snížení ztrát způsobených statickou elektřinou.

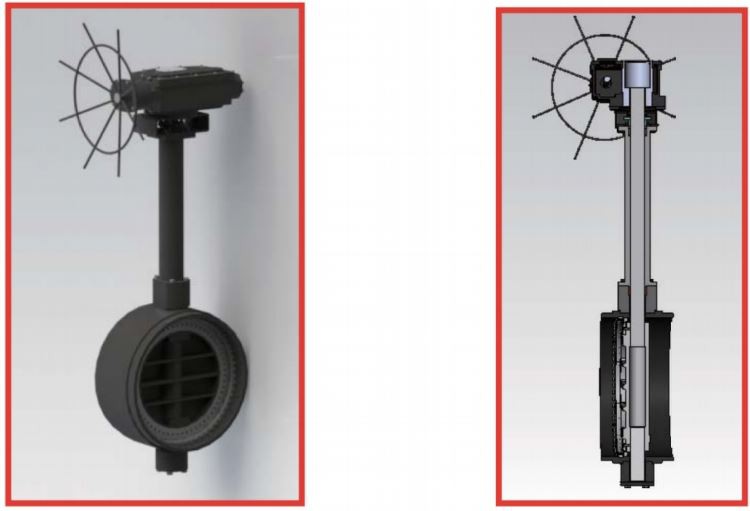

Prodlužovací konzola

Ventil má prodloužený krk. Přidáním prodlouženého hrdla může operace ventilu zvětšit prostorovou vzdálenost. Je vhodný pro prohloubená potrubí, která lze provozovat přes zem, a vysokoteplotní a nízkoteplotní potrubí.

· Design: API 609

· Tváří v tvář: API609, ISO5752-20, ISO5752-13, DIN F4 / EN558

· Konec příruby: ASME B16.5 、 ASME B16.47 、 EN1092-1 、 GOST 12815 / Gost 33259 / MSS-SP44

· Konec svařování na tupo: ASME B16.25

· Test: API598

· Protipožární: API607 、 API6FA

· Velikost: 2 ”~ 104” (DN50 ~ DN2600)

· Třída: 150LB ~ 2500LB 、 PN6 ~ PN420

· Připojení: dvojitá příruba 、 tupý svar 、 oko 、 destička

· Provoz: Šneková převodovka 、 Pneumatický pohon 、 Elektrický pohon

· Teplota: -269 ~ 1200 ℃

· Použití: Přímé vytápění 、 Tavení železa a oceli 、 Cirkulující chladicí voda 、 Elektrárny

· Tělo&zesilovač; Disk: Uhlíková ocel (WCB, LCB)

· Nerezová ocel (CF8, CF8M, CF3, CF3M) 、

· Duplexní nerezová ocel (4A, 5A, 6A) 、

· Slitina Hastelloy (N-12MV, CW-12MW, CW-2M) 、

· Slitina Inconel (CY-40, CW-6MC) 、

· Slitina Monel (M35-1) 、

· Slitina hliníkového bronzu (C95400, C95500, C95800, AB2C)

· Představec: SS420、17-4PH 、 F51 、 F53 、 XM-19 、 Monel-K500 、 Inconel-625 、 Hastelloy-276 、 Titan

· Těsnění disku: A105+STL 、 F304+ Nitridování 、 F304+STL 、 F316+ Nitridování 、 F316+STL 、 Hastelloy 、 Inconel 、 Titan

· Sedlo: A10510STL 、 F304+ Nitridování 、 F304+STL 、 F316+ Nitridování 、 F316+STL 、 Hastelloy 、 Inconel 、 Titan
