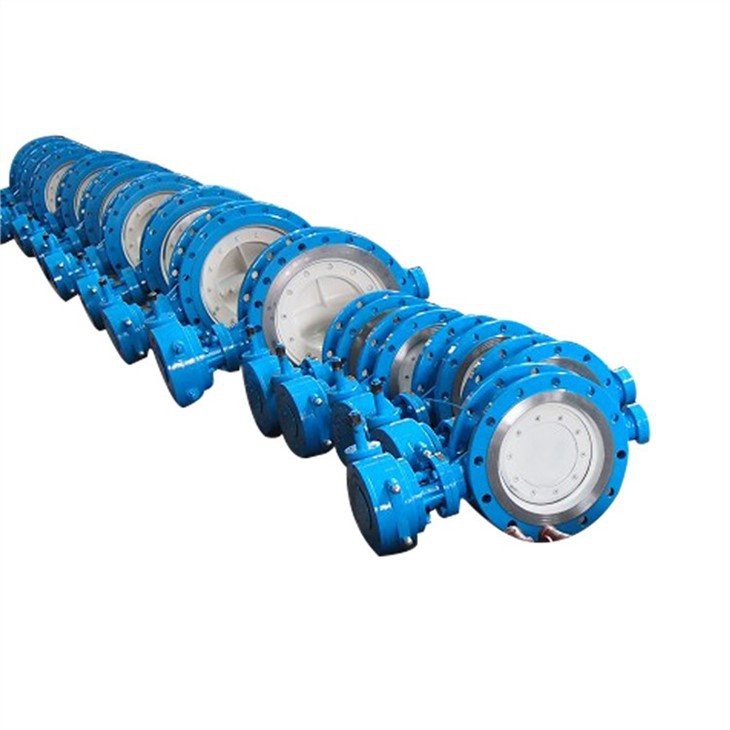

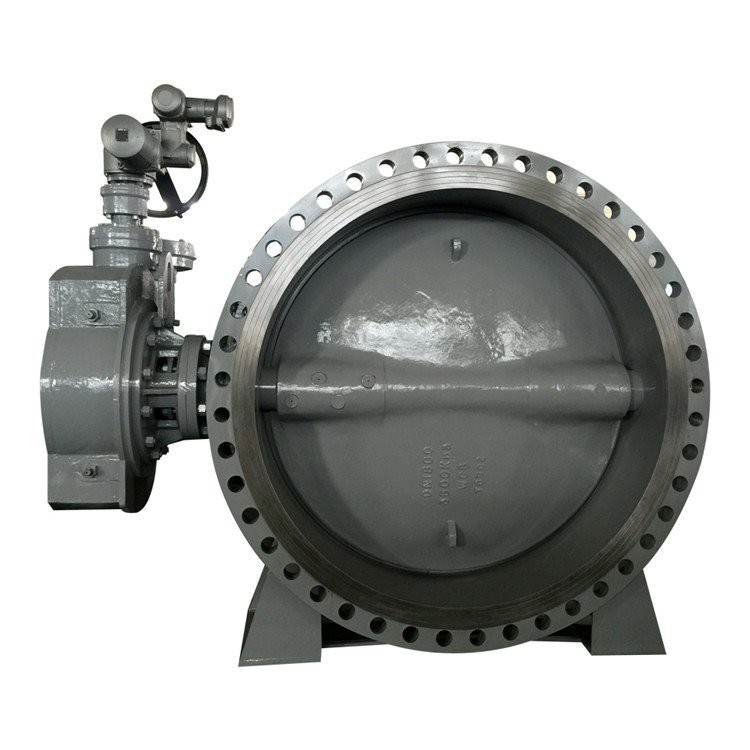

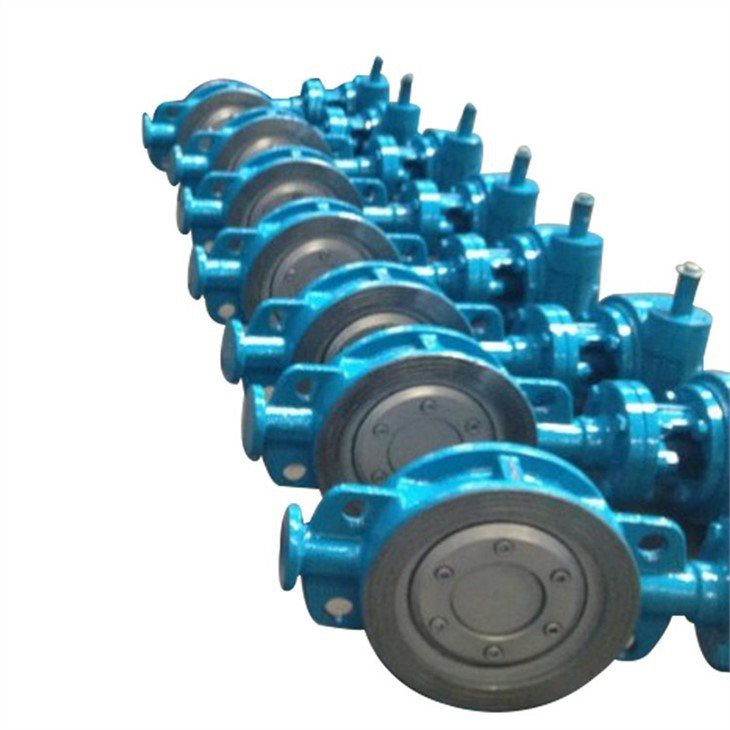

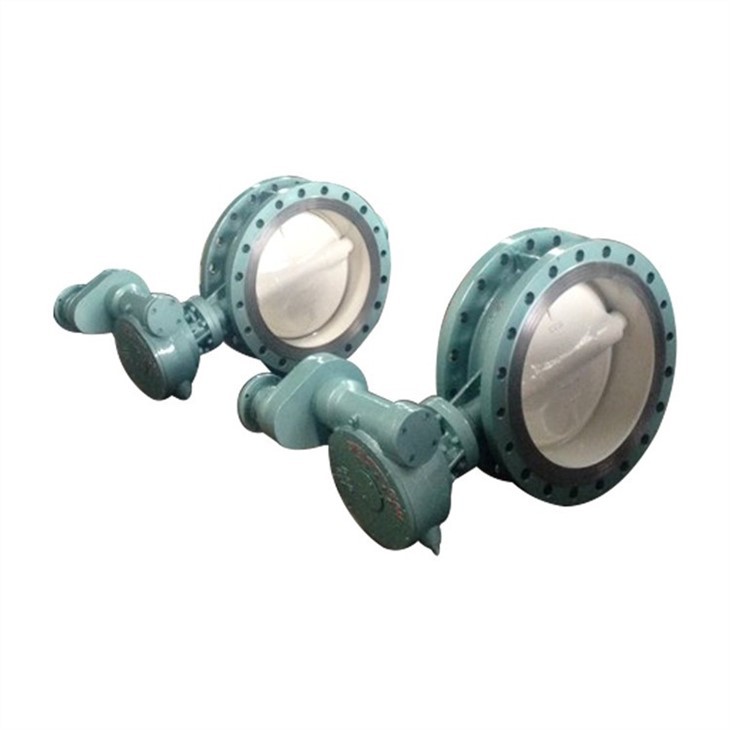

Jeho konstrukčním rysem je, že zatímco poloha dvojité excentrické osy dříku ventilu je excentrická, kuželová osa těsnící plochy motýlí desky je zkosena k ose válce těla, to znamená, že po třetí excentricitě není těsnicí část motýlí desky Dále se jedná o skutečný kruh, ale elipsu, a tvar těsnicího povrchu je proto asymetrický , přičemž jedna strana je nakloněna ke středové čáře těla a druhá strana rovnoběžně se středovou čárou těla. Největším rysem trojitého excentrického těsnění EPDM je, že zásadně mění těsnicí strukturu, utěsnění polohy, ale také torzní těsnění, spoléhá se na elastickou deformaci sedadla ventilu a tlak kontaktní plochy sedadla ventilu, aby se dosáhlo těsnicího efektu. Má jednoduchou strukturu a snadnou údržbu. Snadná instalace, nulový únik a další funkce.

Funkce návrhu+

1. Motýlí deska přijímá zjednodušenou strukturu a koeficient odolnosti proti střednímu průtoku je malý

2. Těsnicí plocha ventilové desky přijímá materiál EPDM, který není snadné korodovat a má dobrý těsnící výkon.

3. Těsnící struktura má tří eccentric strukturu tvrdého těsnění, a to: radiální excentricitu, axiální excentricitu a úhlovou excentricitu. Snižuje tření během otevírání nebo zavírání ventilu a zajišťuje, že ventil se otevírá a zavírá flexibilně a tím těsnější je ventil uzavřen, tím těsnější je těsnění. Po otevření ventilu se těsnící plocha rychle uvolní, což snižuje opotřebení a prodlužuje životnost.

4. Vzhledem k tomu, že EPDM je flexibilní, lze jej rychle oddělit, provozní točivý moment je malý a je to spíše ruční ovládání, flexibilní, pohodlné a úsporné energie.

Standard návrhu+

· Návrh: API 609

· Tváří v tvář: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

· Konec příruby: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· Konec svařování zadku: ASME B16.25

· Test: API598

· Požární bezpečnost: API607 / API6FA

Technická specifikace+

· Velikost: 2"~80"(DN50~DN2000)

· Třída: 150LB / PN6~PN25

· Připojení: Dvojitá příruba / Týlní svar / Výstupek / Oplatka

· Provoz: Šnekový převod / Pneumatický pohon / Elektrický pohon
