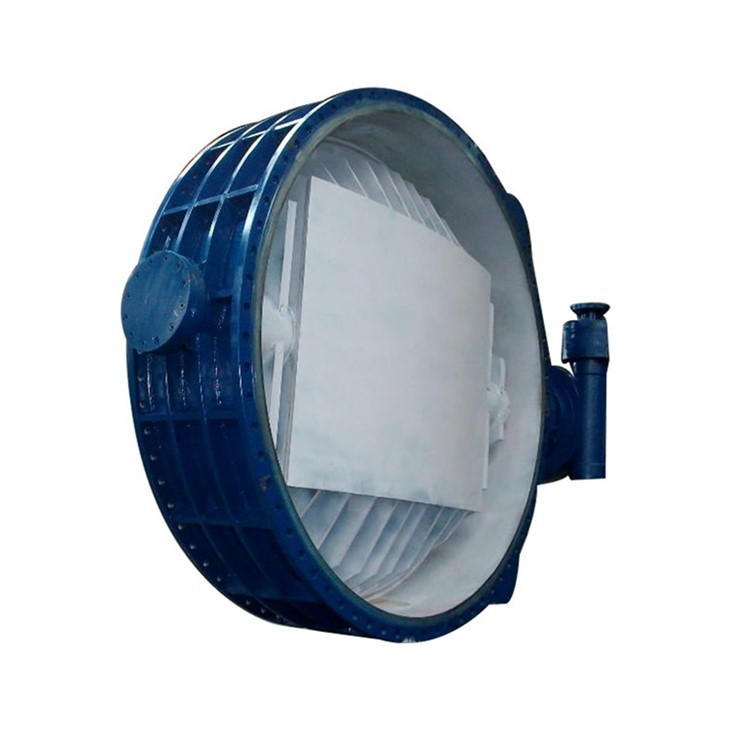

Trojitý posun PTFE víceúrovňový motýlkový ventil

Trojité excentrické víceúrovňové výrobky řady motýlích ventilů jsou motýlí ventily s dlouhou životností a úsporou energie. Jeho struktura přijímá princip návrhu trojrozměrného jádra, sedadlo ventilu přijímá vícevrstvou strukturu kompatibilní s tvrdým a měkkým těsněním, vynikajícím zpracováním a pokročilou technologií. Tento výrobek se skládá z hlavních součástí, jako je těleso ventilu, motýlí deska, víceúrovňové sedadlo ventilu, dřík ventilu a převodový mechanismus. Proto se široce používá v metalurgii, elektrické energii, ropě, chemickém průmyslu, vzduchu, plynu, hořlavém plynu, zásobování vodou a odvodnění a dalších žíravých mediálních potrubích.

Vzhledem k tomu, že klapka tohoto výrobku přijímá trojrozměrný excentrický princip, trajektorie pohybu prostoru těsnící plochy je idealizována a mezi těsnicími plochami není žádné tření a rušení a těsnící materiál je vybrán odpovídajícím způsobem, takže klapkový ventil má těsnící výkon a odolnost proti korozi. , Byla spolehlivě zaručena vysoká teplotní odolnost a odolnost proti opotřebení.

Funkce návrhu+

· 1. Otevírací točivý moment je malý, flexibilní a pohodlný, šetřící práci a energeticky úsporný.

· 2. Trojrozměrná kordová struktura činí motýlí desku těsnější a těsnější. Jeho těsnící výkon je spolehlivý a bez netěsnosti.

· 3. vysoká odolnost proti tlaku, odolnost proti korozi, odolnost proti opotřebení, dlouhá životnost atd.

· 4. Obnovitelný těsnicí kroužek

· 5. Dřík odolný proti výbuchu

· 6. Nízkoemisní balení

Standard návrhu+

· Návrh: API 609

· Tváří v tvář: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

· Konec příruby: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· Konec svařování zadku: ASME B16.25

· Test: API598

· Požární bezpečnost: API607 / API6FA

Technická specifikace+

· Velikost: 2"~80"(DN50~DN2000)

· Třída: 150LB ~600LB / PN6~PN100

· Připojení: Dvojitá příruba / Týlní svar / Výstupek / Oplatka

· Provoz: Šnekový převod / Pneumatický pohon / Elektrický pohon

· Teplota:-100 ~550°C

· Použití: Úprava vody / Chemická / Elektrárna / Ocelářský průmysl

Možnost materiálu+

· Tělo a disk: Uhlíková ocel (WCB, LCB)

· Nerezová ocel (CF8,CF8M,CF3,CF3M) /

· Duplexní nerezová ocel (4A,5A,6A) /

· Hastelloy slitina (N-12MV, CW-12MW, CW-2M) /

· Slitina inkonelu (CY-40,CW-6MC) /

· Slitina Monel (M35-1) /

· Hliníková bronzová slitina (C95400,C95500,C95800,AB2C)

· Stonek: SS420 / 17-4PH / F51 / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titan

· Těsnění kotouče: Laminované těsnění (SS316+grafit,SS316+PTFE,SS316+RPTFE)

· Body Seat: 13Cr surfování / SS304 povrchová vynořit / SS316 povrchová vynořit / STL povrchová vynořit
