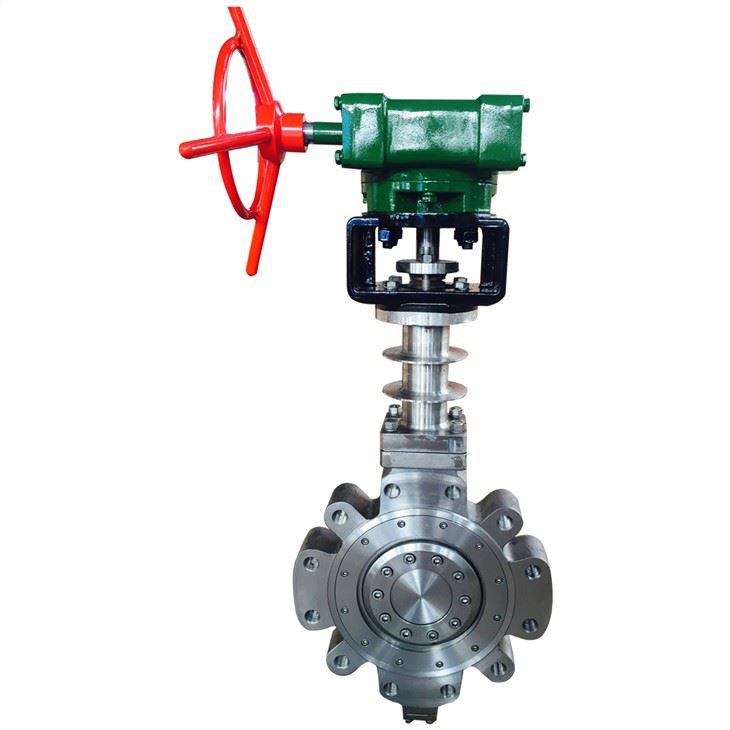

Vysokoteplotní klapka

Taitubv přijímá multicentrický design a konstrukci chlazení ventilů, které mohou lépe řídit expanzní a kontrakční deformaci vysoké a nízké teploty. Má výhody vysoké teplotní odolnosti, ovládání světla, žádné tření při otevírání a zavírání, zlepšení těsnicího výkonu klapkového ventilu a prodloužení životnosti. Výhody, jako je

1: pozitivní kruhový těsnící kroužek s kulovým povrchem, ariants z vysoké a nízké teploty. V tomto případě je quintuple offset nejlepším řešením konstrukce klapkového ventilu pro vysokoteplotní a nízkoteplotní služby.

2: Zvyšte jeho axiální excentricitu (větší průměr stonku) a snižte její radiální excentricitu. Jeho vynikající datová hodnota je nezbytná pro posouzení vysokotlaké klapky.

3: Snížení radiální excentricity přináší nižší točivý moment otevření, snižuje oděr při otevírání a zavírání vysokotlaké motýlky. Ujistěte se, že doba servisního zdvihu je delší než trojitý ofsetový klapka.

4: Tlak na těsnicí kroužek je rovnoměrnější, životnost těsnicího kroužku je delší, což je vhodnější pro konstrukci ventilu s vysokým tlakem a proměnlivou teplotou provozních podmínek.

Sortiment dršťkového ofsetu: Plný tlakový rozdíl pod 300LB. Max. teplota 425 °C, Min. teplota -96 °C. Není vhodný pro velký kulový ventil.

Sortiment pětičetné ofsetu: Plný tlakový rozdíl do 2500LB. Max. teplota 850 °C, Min. teplota -196 °C.

Funkce návrhu+

Aby byly splněny požadavky na vysokou teplotu, musí vysokoteplotní klapky splňovat následující požadavky:

1. V procesu návrhu je materiál tělesa ventilu také vybrán z materiálu uvedeného ve standardu ASME B16134 a použitelná teplota materiálu je vyšší než maximální teplota pracovního stavu ventilu.

2.Materiál stonku: Materiál dříku ventilu je vybrán jako inconel X-750. Dřík je rozšířen o konstrukci držáku a jsou přidány chladiče, aby se snížil dopad přenosu tepla na pohon.

3. Splnění hodnocení tlakové teploty

4.Vysokoteplotní balení přijímá zesílené balení + konstrukci kovové ochranné podložky pro splnění úniku obalu při vysoké teplotě a vysokém tlaku.

5. Pokud je teplota vyšší než 900 °C, je třeba zvážit fyzické chlazení.

Standard návrhu+

· Návrh: API 609

· Tváří v tvář: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

· Konec příruby: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· Konec svařování zadku: ASME B16.25

· Test: API598

· Požární bezpečnost: API607 / API6FA

Technická specifikace+

· Velikost: 2"~104"(DN50~DN2600)

· Třída: 150LB ~ 2500LB / PN6~PN420

· Připojení: Dvojitá příruba / Týlní svar / Výstupek / Oplatka

· Provoz: Šnekový převod / Pneumatický pohon / Elektrický pohon

· Teplota:-120~1200°C

· Použití: Přímé vytápění / Tavení železa a oceli / Cirkulující chladicí voda / Elektrárny

Možnost materiálu+

· Tělo a disk: CF8C, F304H, slitina inkonelu, slitina Hastelloy

· Stonek: XM-19, slitina inkonelu, slitina Hastelloy

· Těsnění kotouče: CF8C, F304H, slitina inkonelu, slitina Hastelloy

· Sedátku karoserie: F304H+STL
